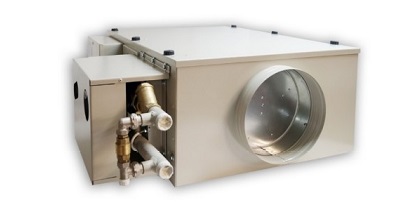

Приточная установка Breezart 8000 Aqua

Технические характеристики

Полное статическое давление 1420 Па

Калорифер 4-х рядный, максимальные рабочие температура / давление составляют 150°С / 1,0МПа или 100°С / 1,6МПа.

Мощность калорифера
164 кВт при следующих условиях:
- температура прямой / обратной воды: 90 / 70°С;
- расход воды: 7200 л/ч;
- производительность: 8000 м3/ч;
- температура воздуха на входе: –28°С (на выходе: +36°С).

Присоединит. размеры смесительного узла G2 ", минимальный перепад давления воды 0,5 Бар

Максимальная потребляемая мощность / ток 1980 Вт / 3,8 А

Уровень шума LwA (акустическая мощность):
- На всасывании 81,2 дБА
- На выпуске 89,3 дБА
- От корпуса 68,7 дБА

Уровень звукового давления LpA от корпуса 54,2 дБА

Класс защиты IP40

Присоединительные размеры для фланца 720 х 720 мм

Особенности комплектации: Вентилятор с инверторным DC двигателем. ПУ фланцами и гибкими вставками не комплектуется.

Приточная установка «Бризарт 8000 Аква Inverter» предназначена для вентиляции в жилых и общественных помещениях площадью 1000 – 2300 кв.м (офисы, магазины и т.д.).

Серия «Аква Inverter» — это новое поколение приточных установок с цифровым микроконтроллерным управлением. В отличие от традиционных систем вентиляции с аналоговой автоматикой, приточные установки серии «Аква Inverter» имеют гибко настраиваемые режимы работы и выносной пульт управления с графическим дисплеем.

Другой отличительной особенностью приточных установок серии «Аква Inverter» является применение вентагрегата с инверторным двигателем постоянного тока, позволяющим в широких пределах регулировать скорость вентилятора. Этот двигатель также имеет встроенное реле контроля фаз и систему защиты от механической блокировки рабочего колеса.

Приточные установки с водяным калорифером

В базовую комплектацию приточных установок Бризарт с водяным калорифером входят:

Система цифровой автоматики, выполненная на базе микропроцессора Atmel (США).

Система автоматика встроена в корпус приточной установки и комплектуется всеми необходимыми для ее работы датчиками.

Выносной пульт управления с графическим дисплеем. Для подключения пульта используется стандартный 4-х жильный телефонный кабель с разъемами RJ-11 (в комплект входит кабель длиной 10 метров). Приточная установка может управляться от двух независимых пультов, находящихся на расстоянии до 1000 метров от нее (при подключении телефонным кабелем – до 30 метров, для увеличения расстояния необходимо использовать кабель UTP и дополнительный блок питания для пульта).

Вентилятор ведущего европейского производителя EBMPapst (Германия), продукция которого широко используется мировыми производителями вентиляционного оборудования, такими как Systemair, Ostberg и другими.

В моделях с производительностью от 6000 кб.м/ч установлены новейшие вентиляторы EBMPapst с инверторным двигателем постоянного тока (серия EC Systems), отличающиеся широким диапазоном регулирования скорости, высоким КПД и сниженным уровнем шума. Эти вентиляторы имеют защиту от пропадания фазы и механической блокировки рабочего колеса, а также сетевой фильтр и фильтр помех в области радиочастот. Пусковой ток двигателя не превышает 120% от номинала.

Звукоизолированный корпус с полимерным покрытием, обладающим высокой антикоррозионной устойчивостью. Для снижения шума межкорпусное пространство заполнено не обычной минеральной ватой, а специализированным звукоизоляционным материалом InVent 80, производства Paroc (Финляндия). Этот материал представляют собой спрессованное базальтовое волокно и разработан специально для звукоизоляции различных элементов вентиляционных систем.

Смесительный узел с циркуляционным насосом Grundfos и трехходовым вентилем ESBE с сервоприводом.

Воздушный клапан с электроприводом.

Воздушный фильтр класса G4 (EU4).

Встроенная система автоматики имеет широкий набор функций и возможностей:

Режимы «Зима» / «Лето».

Плавная регулировка мощности калорифера. В режиме «Зима» мощность калорифера регулируется с помощью встроенного смесительного узла для нагрева воздуха до заданной температуры в диапазоне от +15°С до +30°С (при достаточном теплоснабжении).

Регулировка скорости вентилятора.

Трехуровневая система защиты от замерзания калорифера. Система автоматики контролирует температуру калорифера и воздуха возле него с помощью трех независимых датчиков, что исключает возможность размораживания калорифера в холодное время года из-за неисправности одного из них.

Функция контроля загрязненности воздушного фильтра. В блоке автоматики расположен цифровой дифференциальный датчик давления, который позволяет в реальном времени измерять степень загрязненности фильтра. Достоверность показаний дифференциального датчика контролируется цифровым термометром, который интегрирован в блок автоматики.

Четыре независимых недельных таймера для программирования режима работы и включения / отключения приточной установки по определенным дням недели в заданное время.

Функция «Комфорт». В холодное время года мощности калорифера может быть недостаточно для поддержания заданной температуры. В этом случае скорость вентилятора будет автоматически снижаться до тех пор, пока температура на выходе приточной установки не поднимется до заданной.

Функция «Рестарт». При сбое и восстановлении питания приточная установка начнет работать в том же режиме, в котором она находилась до отключения питания.

Подключение к системе «Умный дом» по стандартному протоколу Modbus RTU (в этом случае к приточной установке можно подключить только один пульт управления).

Управление внешними устройствами. Приточная установка имеет релейный выход для управления вытяжным вентилятором, канальным увлажнителем и другими внешними устройствами.

Удаленное управление приточной установкой от внешних устройств— контроллера умного дома, гигростата, датчика углекислого газа, пожарной сигнализации и других.

Варианты исполнения – «правое» или «левое»
Приточная установка с водяным калорифером может быть выполнена в правом (R) или левом (L) исполнении, в зависимости от расположения смесительного узла и блока автоматики.
Если приточная установка расположена съемным люком вниз и наблюдатель смотрит на нее со стороны входа (там, где расположен воздушный клапан), то при левом исполнении смесительный узел и блок автоматики будут расположены слева, при правом исполнении смесительный узел и блок автоматики будут расположены справа.
Присоединительные трубы смесительного узла при любом исполнении расположены со стороны входа ПУ (там, где расположен воздушный клапан). При правом исполнении входная присоединительная труба (для прямой воды) расположена снизу (ближе к съемному люку), а выходная труба (для обратной воды) – сверху. При левом исполнении наоборот – входная присоединительная труба расположена сверху, а выходная труба – снизу.
