Фанкойл Systemair SYSIMPLE FDTH70M

Канальный фанкойл Systemair SYSIMPLE FDTH70M

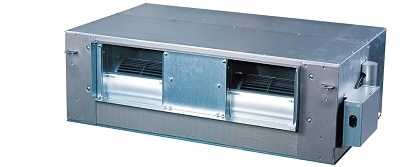

Модель FDTH70M из линейки SYSIMPLE относится к оборудованию скрытого монтажа и подбирается для помещений площадью порядка 66 квадратных метров. Блок прячут за подвесным потолком или в техническом коробе, оставляя на виду только вентиляционные решетки. Такой подход востребован в офисах с открытой планировкой, гостиничных номерах и квартирах, где настенные сплиты нарушают эстетику интерьера.

Охлаждение здесь водяное, поэтому фанкойл интегрируется в систему чиллер-фанкойл. Холодопроизводительность меняется в зависимости от скорости вентилятора и составляет 6.1, 6.4 или 6.6 кВт. В режиме обогрева блок выдает от 7.2 до 9.7 кВт тепла. Расход воздуха регулируется в трех ступенях: 1090, 1220 и 1360 кубометров в час. Статическое давление на выходе держится на отметке 70 Па, этого хватает для преодоления сопротивления коротких воздуховодов и фильтров. Шумовые характеристики на низкой скорости опускаются до 35 дБ, на максимальной не превышают 49 дБ, в жилой зоне работа практически незаметна.

Корпус выполнен из оцинкованной стали, внутри установлен дренажный поддон с теплоизоляцией и фильтр грубой очистки воздуха. Гидравлическое сопротивление составляет 8 кПа, что позволяет без проблем вписать фанкойл в контур с насосной станцией среднего напора. Расход хладоносителя требуется около 1.14 кубометра в час, присоединительный диаметр труб, 19.1 мм (три четверти дюйма). Дренажный патрубок имеет внешний диаметр 32 мм, это упрощает подбор сифона или гибкого сливного шланга. Питание стандартное однофазное на 220 В, потребляемая мощность вентилятора, 350 Вт. Габариты блока без упаковки составляют 946 на 400 на 816 мм, масса 50 кг, поэтому монтаж вдвоем проходит без спецтехники. Подсоединение труб расположено справа, если смотреть со стороны выхода воздуха, что стоит учитывать при проектировании трассы. Для автоматизации можно добавить трехходовой клапан с приводом, термостат серии KJR или блок управления KZ-01 с инфракрасным пультом, поддерживающий проводной контроллер.
