Mitsubishi Electric EHSC-VM6EC ECODAN

Гидромодуль Mitsubishi Electric EHSC-VM6EC ECODAN для отопления

Этот внутренний блок спроектирован под совместную работу с наружными инверторными установками Power Inverter и Zubadan Inverter. Его задача проста и конкретна: нагрев циркуляционной воды для систем отопления. Горячее водоснабжение не является прямой функцией, поскольку накопительного бака внутри нет. Если требуется санитарная вода, её подготовку перекладывают на внешний бойлер.

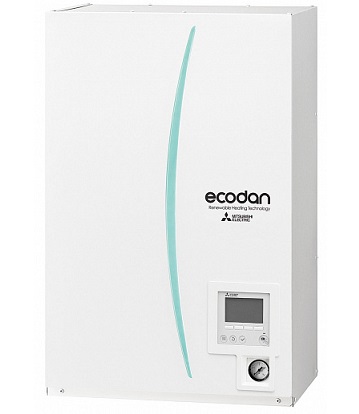

Корпус из листовой стали с белым полимерным покрытием крепится на стену и занимает скромное пространство: высота 800 мм, ширина 530 мм, глубина 363 мм. Сухой вес составляет 53 кг. Внутри установлен пластинчатый теплообменник, передающий энергию от хладагента R410A водяному контуру. Циркуляцию поддерживает насос Grundfos UPM2, прокачивающий от 7,1 до 27,7 литров в минуту. Когда производительности теплового насоса недостаточно, автоматика подключает проточный электронагреватель с тремя ступенями мощности: 2, 4 или 6 кВт, питание однофазное 220 В.

Управление опирается на термистор в отопительном контуре, целевая температура воды выставляется в диапазоне от 25 до 60 градусов. Безопасность обеспечивают предохранительный клапан на 0,3 МПа, датчик протока с порогом около 5,5 литров в минуту и защитный термостат, размыкающий цепь при 90 градусах. Уровень звукового давления не превышает 28 дБ, что делает модуль комфортным для бытовых помещений. Для фреоновой магистрали предусмотрены патрубки диаметром 9,52 мм под жидкость и 15,88 мм под газ, циркуляционный контур подключается через соединения 28 мм. Электрическую линию проточного нагревателя защищает автоматический выключатель на 32 А при максимальном рабочем токе 26 А.
