Mitsubishi Electric EHPT20X-VM2C ECODAN

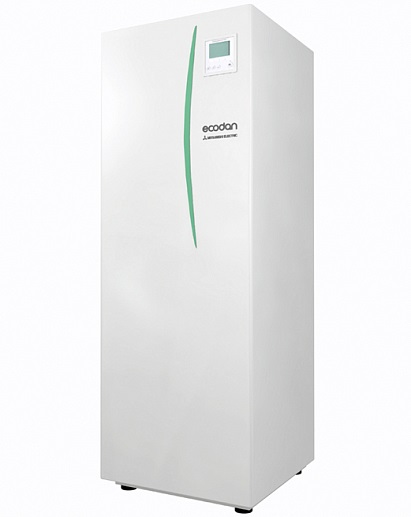

Гидромодуль Mitsubishi Electric EHPT20X-VM2C для горячего водоснабжения

Модель EHPT20X-VM2C из линейки Ecodan заточена под одну задачу, нагрев санитарной воды, и не пытается притворяться комбинированным отопительным прибором. Внутри нет пластинчатого теплообменника фреон-вода, поэтому гидромодуль работает только в паре с наружными блоками серий Power Inverter и Zubadan Inverter, которые берут на себя первичный нагрев хладагента. Такое разделение функций удешевляет внутренний модуль и упрощает обвязку, когда отопление уже решено другими средствами.

Сердце прибора, накопительный бак на 200 литров из дуплексной нержавейки с высоким содержанием хрома и молибдена, спокойно переносит постоянный контакт с водопроводной водой без риска точечной коррозии. За нагрев отвечают два электрических элемента. Проточный нагреватель на 2 кВт быстро поднимает температуру в моменте, когда разбор воды идёт активно, а погружной на 3 кВт работает с основным объёмом бака в накопительном режиме. Оба запитаны от однофазной сети, и для каждого монтажник закладывает отдельный автомат на 16 ампер, схема прозрачная и не требует сложных расчётов при сборке щитка.

Циркуляцию в первичном контуре обеспечивает насос Grundfos UPM2, который держит расход в узком коридоре от 42 до 43 литров в минуту, стабильно и без рывков. Инженеры заложили несколько ступеней защиты. В циркуляционной цепи стоят предохранительный клапан на 0,3 МПа, датчик протока с порогом срабатывания около 5,5 литров в минуту, защитный термостат на 90 градусов с ручным сбросом и термоотсечка на 121 градус. Санитарный контур прикрыт клапаном на 1 МПа и собственной термоотсечкой того же номинала. Расширительный бак объёмом 12 литров с максимальным давлением 0,1 МПа гасит гидроудары при резком закрытии смесителей, продлевая жизнь трубной обвязке.

Прибор ставится на пол, весит 113 кг пустым и 326 кг заполненным, так что основание должно быть ровным и прочным. Уровень звукового давления не превышает 28 децибел, это тише негромкого разговора, поэтому гидромодуль можно разместить в коридоре, кладовой или подсобке без акустического дискомфорта. Целевая температура горячей воды выставляется в диапазоне от 40 до 60 градусов, а режим обеззараживания кратковременно поднимает её до 70, уничтожая бактериальную среду. Эксплуатационные ограничения по окружающему воздуху, от 0 до 35 градусов при влажности не выше 80 процентов, так что неотапливаемый подвал с риском промерзания исключён. Управление можно вывести в облако через опциональный вайфай-интерфейс MELCloud, а модификации с индексом R2 поддерживают протокол SG Ready для интеграции в интеллектуальные сети электроснабжения.
