Мультизональная VRF/VRV-система MDV MDI2-71T1DHN1

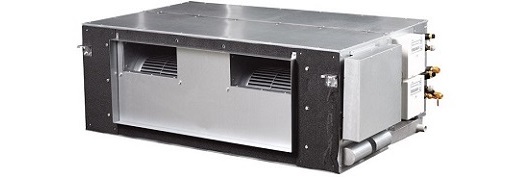

Канальный блок MDV для мультизональной системы

Эта модель внутреннего блока рассчитана на скрытый монтаж за подвесным потолком или в технических нишах. Её задача, обслуживать помещения площадью около 70 квадратных метров, что делает блок востребованным в офисах открытой планировки, торговых залах, ресторанах и частных домах с просторными комнатами. Воздух подаётся через сеть воздуховодов, поэтому один агрегат может работать как на одно крупное помещение, так и распределять потоки по нескольким смежным комнатам.

По производительности блок закрывает потребности большинства коммерческих объектов. На охлаждение он выдаёт 7.1 кВт, а в режиме обогрева мощность достигает 8 кВт. Такого запаса хватает, чтобы компенсировать тепловую нагрузку от витрин, освещения и большого потока посетителей. Питание однофазное, 220-240 вольт, что избавляет от необходимости прокладывать трёхфазную линию и упрощает электрическую часть проекта.

Вентилятор собран на DC-моторе с семью фиксированными скоростями. Расход воздуха настраивается в диапазоне от 1160 до 1360 кубометров в час. Вместе с интенсивностью обдува меняется и акустический фон: в зависимости от выбранной ступени уровень шума лежит в пределах от 42 до 46 децибел. Для канального исполнения это сдержанные цифры, позволяющие размещать технику прямо над переговорными или рабочими зонами без риска создать дискомфорт.

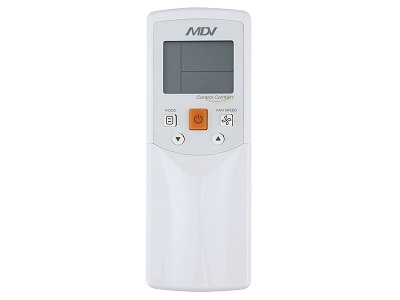

Отдельно стоит сказать про статический напор. Производитель заложил возможность регулировки от 30 до 200 паскалей с заводской установкой на 100 паскалей. Настройка выполняется с проводного пульта и содержит двадцать ступеней. Это критично при проектировании разветвлённых воздуховодных трасс с поворотами, адаптерами, фильтрами и решётками. Монтажники могут точно выставить параметры под реальную геометрию системы, не опасаясь просадки расхода на дальних участках.

Точность поддержания температуры составляет половину градуса. Блок работает на хладагенте R410A, подключение жидкостной и газовой магистралей выполняется трубами диаметром 9.53 и 15.88 миллиметра. Корпус компактный для своей производительности: ширина 965 миллиметров, высота 423, глубина 690. Вес нетто 41 килограмм, так что для монтажа достаточно расчёта на пару человек. Фильтр грубой очистки входит в базовую комплектацию и защищает теплообменник от пыли при циркуляции воздуха.
